Qual a sequência de cores de um cabo de rede?

Em Manutenção de computadores por André M. Coelho

Você pode encontrar grandes quantidades de cabos ethernet em muitas lojas de computadores ou na maioria dos centros elétricos ou domésticos. Você quer o cabo ethernet UTP (Par Trançado Não Blindado) de pelo menos Categoria 5 (Cat 5). O Cat 5 é necessário para a funcionalidade 10/100 básica, você desejará a operação Cat 5e para gigabit (1000BaseT) e o Cat 6 ou superior oferecerá uma medida de revisão futura. Você também pode usar STP (par trançado blindado) para resistência extra à interferência externa, mas não vamos falar sobre conectores blindados nesse esquema de cores que vamos explicar abaixo.

Tipos de cabos de rede

Existem 2 categorias básicas de cabo ethernet: cabo trançado sólido e trançado. O cabo Ethernet trançado tende a funcionar melhor para uso em desktop. É mais flexível e resiliente do que o cabo ethernet sólido e mais fácil de trabalhar, mas funciona apenas com comprimentos menores. O cabo ethernet sólido destina-se a execuções mais longas em uma posição fixa. O cabo ethernet com classificação Plenum deve ser usado sempre que o cabo se deslocar através de um espaço de circulação de ar. Por exemplo, acima de um teto falso ou abaixo de um piso elevado. Pode ser difícil ou impossível dizer a partir do pacote ou rotular o tipo de cabo Ethernet, por isso, tente finalizar e investigar.

Cores de cabo de rede

Dentro do cabo ethernet, existem 8 fios codificados por cores. Esses fios são torcidos em 4 pares de fios, cada par tem um tema de cor comum. Um dos fios do par é um fio sólido ou principalmente de cor sólida, e o outro é basicamente um fio branco com uma faixa colorida. Exemplos dos esquemas de cores usados são:Laranja (alternativamente Laranja / Branco) para o fio colorido sólido e Branco / Laranja para o cabo listrado.

Os trançados são extremamente importantes. Eles estão lá para neutralizar o ruído e a interferência. É importante conectar de acordo com um padrão para obter o desempenho adequado do cabo Ethernet.

O TIA / EIA-568-A especifica dois padrões de fiação para um conector modular de 8 posições, como o RJ45. Os dois padrões de fiação, T568A e T568B, variam apenas no arranjo dos pares coloridos. Sua escolha pode ser determinada pela necessidade de combinar a fiação, os conectores ou a preferência pessoal existentes, mas você deve manter a consistência.

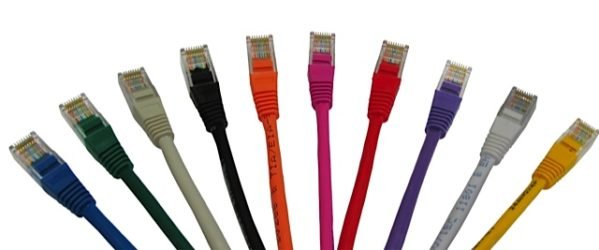

Muitas empresas também usam cabos de rede de diferentes cores para diferentes finalidades, ajudando na organização da rede. (Foto: Techpro Global Ghana)

Padrão de cores cabo de rede

Existem dois tipos básicos para cabos Ethernet. Um cabo ethernet direto, que é usado para conectar a um hub ou switch, e um cabo Ethernet crossover usado para operar de maneira ponto a ponto sem um hub / switch. Geralmente toda a fiação fixa deve ser executada diretamente. Algumas interfaces ethernet podem cruzar e desconectar um cabo automaticamente conforme necessário.

Diagrama de cores para cabo RJ45

Diagrama de fiação padrão, reto (as duas extremidades são as mesmas), com a função de cada cabo e a ordem (da esquerda para a direita, olhando o conector por baixo):

Padrão T568A

1 Branco e verde trançados: Transmit+

2 Verde: Transmit-

3 Branco e laranja trançados: Receive+

4 Azul: Sem utilização

5 Branco e azul trançados: Sem utilização

6 Laranja: Receive-

7 Branco e marrom trançados: Sem utilização

8 Marrom: Sem utilização

Padrão T568B

1 Branco e laranja trançados: Transmit+

2 Laranja: Transmit-

3 Branco e verde trançados:Receive+

4 Azul: Sem utilização

5 Branco e azul trançados: Sem utilização

6 Verde: Receive-

7 Branco e marrom trançados:Sem utilização

8 Marrom:Sem utilização

Cabo RJ45 Crossover

Para o cabo RJ45 Crossover, a configuração muda para cada ponta.

Cabo Crossover padrão T568B para ponta 1

1 Branco e laranja trançados

2 Laranja

3 Branco e verde trançados

4 Azul

5 Branco e azul trançados

6 Verde

7 Branco e marrom trançado

8 Marrom

Cabo Crossover padrão T568B para ponta 2

1 Branco e verde trançados

2 Verde

3 Branco e laranja trançados

4 Branco e marrom trançados

5 Marrom

6 Laranja

7 Azul

8 Branco e azul trançados

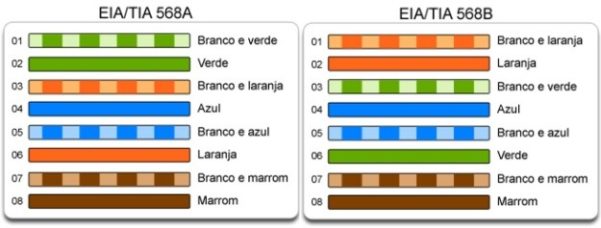

Aqui, uma orientação visual para as cores dos cabos de rede. (Foto: Servti)

Como crimpar os cabos de Ethernet flexíveis?

Retire cerca de 2 polegadas da bainha do cabo ethernet.

Desenrole os pares, mas não além do que você expôs, quanto mais cabos não torcidos você tem, pior ainda, os problemas que você pode encontrar.

Alinhe os fios coloridos de acordo com os diagramas de fiação acima.

Apare todos os fios para o mesmo comprimento, cerca de meia polegada deixados expostos a partir da bainha.

Insira os fios no plugue RJ45 e certifique-se de que cada fio esteja totalmente inserido na frente do plugue RJ45 e na ordem correta. A bainha do cabo ethernet deve se estender até o plugue em cerca de meia polegada e será mantida no lugar pela crimpagem.

Crimpe o plugue RJ45 com a ferramenta.

Verifique se os fios terminaram na ordem correta e se os fios se estendem até a frente do plugue RJ45 e fazem um bom contato com os contatos de metal no plugue RJ45.

Corte o cabo ethernet ao comprimento e certifique-se de que ele é mais do que suficiente para as suas necessidades.

Repita as etapas acima para o segundo plugue RJ45.

Como crimpar os cabos de Ethernet sólidos?

Execute todo o comprimento do cabo Ethernet no local, do ponto inicial ao ponto final, certificando-se de deixar um excesso

Em uma extremidade, corte o fio em comprimento deixando comprimento suficiente para o trabalho, mas não muito em excesso.

Retire cerca de 2 polegadas da bainha do cabo ethernet.

Alinhe cada um dos fios coloridos de acordo com o layout do conector.

Use a ferramenta para inserir cada fio no conector.

Repita as etapas acima para o segundo conector RJ45.

Testando os cabos de ethernet

Se um testador de cabo ethernet estiver disponível, use-o para verificar a conectividade correta do cabo. Deve ser isso, se o seu cabo ethernet não aparecer, olhe bem de perto e veja se consegue encontrar o problema. Muitas vezes, um fio acaba no lugar errado ou um dos fios não fazem contato ou um contato ruim. Verifique também o código de cores para verificar se está correto. Se você perceber algum erro ou problema, interrompa o processo e comece novamente. Um testador de cabo ethernet é inestimável para identificar e destacar esses problemas.

Ao dimensionar cabos ethernet, lembre-se de que uma conexão ponta a ponta não deve se estender por mais de 100 m. Tente minimizar o comprimento do cabo ethernet, quanto mais longo o cabo ficar, mais poderá afetar o desempenho. Isso é geralmente perceptível como uma diminuição gradual na velocidade e aumento na latência.

Dúvidas? Deixem nos comentários suas perguntas e iremos ajudar!
